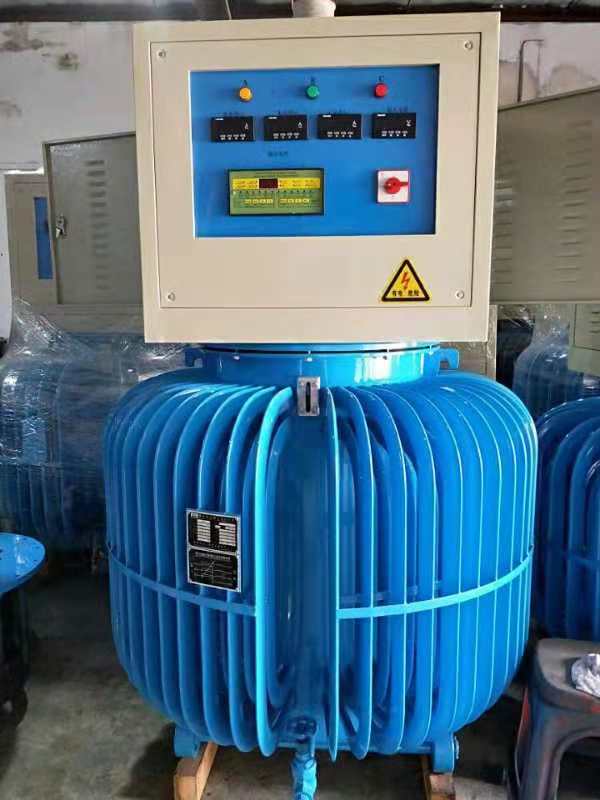

油式感應穩壓器
詳細信息
◆產品概述
JTSCA系列油式感應穩壓器是由器身、油箱、定子、轉子頂蓋、傳動控制電機、手輪機構等組成，采用進口高效高導磁矽鋼片、斜槽新工藝制作，性能好，達到IEC標準對電器試驗電源的要求。
該系列產品通過電傳電動機或手輪機構及齒輪偶合來實現轉動調壓，轉動范圍在180°內，可平滑、無級地調節負載電壓，并在油箱上端設有電器限位和機械限位，電器限位由行程開關來切斷電動機電源，機械限位由保護螺栓來阻斷其轉動極限。定子繞組及轉子繞組通過底座架固定，放入油箱中，箱內裝有10﹟變壓器油，在負載產生熱量時，通過油浸冷卻方式，經散熱管散熱。采用模組化設計，所有元件均可規格化，輸出電壓波形畸變小，使用壽命長、運行可靠 ，易維護及保養、損耗低、過載能力強，具有兩種調壓速度，是電機、變壓器和其他電器理想的可調電源。
◆產品概述
JTSCA系列油式感應穩壓器是由器身、油箱、定子、轉子頂蓋、傳動控制電機、手輪機構等組成，采用進口高效高導磁矽鋼片、斜槽新工藝制作，性能好，達到IEC標準對電器試驗電源的要求。
該系列產品通過電傳電動機或手輪機構及齒輪偶合來實現轉動調壓，轉動范圍在180°內，可平滑、無級地調節負載電壓，并在油箱上端設有電器限位和機械限位，電器限位由行程開關來切斷電動機電源，機械限位由保護螺栓來阻斷其轉動極限。定子繞組及轉子繞組通過底座架固定，放入油箱中，箱內裝有10﹟變壓器油，在負載產生熱量時，通過油浸冷卻方式，經散熱管散熱。采用模組化設計，所有元件均可規格化，輸出電壓波形畸變小，使用壽命長、運行可靠 ，易維護及保養、損耗低、過載能力強，具有兩種調壓速度，是電機、變壓器和其他電器理想的可調電源。
◆技術參數
1. 容量范圍 ：100KVA-2000KVA 型號：JTSCA
2. 輸入電壓 380V±15%
3. 輸出電壓 0～550V可調
4. 頻率 50HZ
5. 效率 98%,帶載能力強
6. 抗電強度 2000V/60S﹤10mA
7. 絕緣電阻 ﹥2MΩ
8. 相對濕度 ﹤95%
9. 溫升 ﹤55℃
10. 噪聲 ﹤48dB
11. 環境溫度 -15℃ ～ +40℃
◆適用場所
廣泛用于工礦隧道、鐵路、建筑工地、學校、醫院、賓館、國防、科研等部門的電子計算機、精密機床、計算機體層掃描攝影(CT)、精密儀器、實驗裝置、進口設備等。同時也適用于電機電器試驗、電爐控溫、整流設備配套、發電機勵磁等，在機械制造、化工、紡織、通訊、軍工等行業得到廣泛應用。
◆產品特點
1 ) 無觸點調節，使用壽命長；
2 ) 適用于各種性質的負載；
3 ) 過載能力強，可連續長時間使用，且可瞬間2-3倍電流通過，而不損壞本機；
4 ) 運行可靠，使用、維護方便 。
◆工作原理
JTSCA系列油式感應調壓器的結構和電磁原理，類似于堵轉的繞線式異步電動機，能量轉換關系和運行特性，類似變壓器。它是借助伺服電動機或手輪傳動機構，使定子轉子之間產生相對角位移，從而改變定子和轉子繞組感應電勢的幅值（單相）、相位（三相），以達到調節輸出電壓的目的。
◆主要結構
JTSCA系列油式感應穩壓器由器身、冷卻油箱及傳動控制裝置三部分組成。
1）器身是穩壓器的主體，結構類似于堵轉的繞線式異步電動機，由定子、轉子、面板和底座組成，并系立式安裝。
2）穩壓器的冷卻油箱結構與一般電力變壓器的油箱相仿。
3）穩壓器的傳動裝置由傳動機構和控制部分組成，控制方式為電動、手動兩用式。傳動機構由兩級蝸桿、蝸輪及伺服電動機、手輪組成，第一級是用來降低電動機轉速并帶動第二級蝸桿、蝸輪工作。
電動控制時，通過控制按鈕來控制電動機的正反向運轉，從而使穩壓器的輸出電壓獲得改變。在第二級蝸桿的一端裝有手輪，手動控制一般用在伺服電動機及控制線路發生故障時，仍然保證穩壓器正常調節電壓。在第二級半圓蝸輪的兩極限位置處裝有行程開關，當輸出電壓調至兩極限值時，行程開關動作，切斷伺服電動機電源。在此蝸輪上還裝有保險銷。
4）穩壓器的面板上裝有注油器（也作測溫用），有相序標記的接線端子以便于安裝接線。
◆吊運和保管
1）穩壓器面板上的兩個吊環螺釘是作吊芯用的，整機吊運應吊油箱上的吊攀，切忌吊面板上的兩個吊環。
2）產品在運輸過程中不得淋雨和倒放，不應有劇烈震動和搖晃；
3）產品應存放在空氣流通，周圍介質溫度不高于 40℃，無淋雨或嚗曬及無腐蝕性氣體的場所中。
◆安裝與調試
1）開箱后按裝箱單查收，然后將調壓器吊起，裝上地輪、墊圈（地輪兩邊），插上開口銷。
2）檢查箱內冷卻油是否在油位指示線以上，如不到油位指示線，請按產品使用說明書處理。
3）新安裝長期未用的調壓器，運行前須用500伏兆歐測量繞組對地的絕緣電阻，其值不低于20MΩ時方可安全使用，否則應進行熱烘處理，熱烘處理方法一般可用空載帶電烘燥法或送入烘房烘燥，烘燥溫度為60±5℃，時間6小時。烘燥后應檢查各緊固件是否松動，如有松動，應加以緊固，傳動部、頒標位加注潤滑油脂。
4）穩壓器圍應留適當空間，以利通風散熱，并便于隨時檢查。
5）電源電壓應符合調壓器銘牌上的輸入電壓。
6）穩壓器必須良好接地，以保證安全。
7）按說明書所示連接控制部分線路。
8）檢查穩壓器的傳動機構，在整個調壓范圍內應轉動靈活，輕重均勻。
9）進行空載運行檢查，電動調壓時，其方向應與穩壓器所標示的方向一致。輸出電壓達到兩極限值時,行程開關應動作，切斷電動機電源，停止電動機運轉。
1. 容量范圍 ：100KVA-2000KVA 型號：JTSCA
2. 輸入電壓 380V±15%
3. 輸出電壓 0～550V可調
4. 頻率 50HZ
5. 效率 98%,帶載能力強
6. 抗電強度 2000V/60S﹤10mA
7. 絕緣電阻 ﹥2MΩ
8. 相對濕度 ﹤95%
9. 溫升 ﹤55℃
10. 噪聲 ﹤48dB
11. 環境溫度 -15℃ ～ +40℃
◆適用場所
廣泛用于工礦隧道、鐵路、建筑工地、學校、醫院、賓館、國防、科研等部門的電子計算機、精密機床、計算機體層掃描攝影(CT)、精密儀器、實驗裝置、進口設備等。同時也適用于電機電器試驗、電爐控溫、整流設備配套、發電機勵磁等，在機械制造、化工、紡織、通訊、軍工等行業得到廣泛應用。
◆產品特點
1 ) 無觸點調節，使用壽命長；
2 ) 適用于各種性質的負載；
3 ) 過載能力強，可連續長時間使用，且可瞬間2-3倍電流通過，而不損壞本機；
4 ) 運行可靠，使用、維護方便 。
◆工作原理
JTSCA系列油式感應調壓器的結構和電磁原理，類似于堵轉的繞線式異步電動機，能量轉換關系和運行特性，類似變壓器。它是借助伺服電動機或手輪傳動機構，使定子轉子之間產生相對角位移，從而改變定子和轉子繞組感應電勢的幅值（單相）、相位（三相），以達到調節輸出電壓的目的。
◆主要結構
JTSCA系列油式感應穩壓器由器身、冷卻油箱及傳動控制裝置三部分組成。
1）器身是穩壓器的主體，結構類似于堵轉的繞線式異步電動機，由定子、轉子、面板和底座組成，并系立式安裝。
2）穩壓器的冷卻油箱結構與一般電力變壓器的油箱相仿。
3）穩壓器的傳動裝置由傳動機構和控制部分組成，控制方式為電動、手動兩用式。傳動機構由兩級蝸桿、蝸輪及伺服電動機、手輪組成，第一級是用來降低電動機轉速并帶動第二級蝸桿、蝸輪工作。
電動控制時，通過控制按鈕來控制電動機的正反向運轉，從而使穩壓器的輸出電壓獲得改變。在第二級蝸桿的一端裝有手輪，手動控制一般用在伺服電動機及控制線路發生故障時，仍然保證穩壓器正常調節電壓。在第二級半圓蝸輪的兩極限位置處裝有行程開關，當輸出電壓調至兩極限值時，行程開關動作，切斷伺服電動機電源。在此蝸輪上還裝有保險銷。
4）穩壓器的面板上裝有注油器（也作測溫用），有相序標記的接線端子以便于安裝接線。
◆吊運和保管
1）穩壓器面板上的兩個吊環螺釘是作吊芯用的，整機吊運應吊油箱上的吊攀，切忌吊面板上的兩個吊環。
2）產品在運輸過程中不得淋雨和倒放，不應有劇烈震動和搖晃；
3）產品應存放在空氣流通，周圍介質溫度不高于 40℃，無淋雨或嚗曬及無腐蝕性氣體的場所中。
◆安裝與調試
1）開箱后按裝箱單查收，然后將調壓器吊起，裝上地輪、墊圈（地輪兩邊），插上開口銷。
2）檢查箱內冷卻油是否在油位指示線以上，如不到油位指示線，請按產品使用說明書處理。
3）新安裝長期未用的調壓器，運行前須用500伏兆歐測量繞組對地的絕緣電阻，其值不低于20MΩ時方可安全使用，否則應進行熱烘處理，熱烘處理方法一般可用空載帶電烘燥法或送入烘房烘燥，烘燥溫度為60±5℃，時間6小時。烘燥后應檢查各緊固件是否松動，如有松動，應加以緊固，傳動部、頒標位加注潤滑油脂。
4）穩壓器圍應留適當空間，以利通風散熱，并便于隨時檢查。
5）電源電壓應符合調壓器銘牌上的輸入電壓。
6）穩壓器必須良好接地，以保證安全。
7）按說明書所示連接控制部分線路。
8）檢查穩壓器的傳動機構，在整個調壓范圍內應轉動靈活，輕重均勻。
9）進行空載運行檢查，電動調壓時，其方向應與穩壓器所標示的方向一致。輸出電壓達到兩極限值時,行程開關應動作，切斷電動機電源，停止電動機運轉。
